顎式破碎機系列圖紙
全國統一銷售熱線：
0371-67772727
發布時間：2013-12-10 14:20:00
作者：紅星機器
顎式破碎機圖紙介紹 顎式破碎機小圖紙 顎式破碎機大圖紙
顎式破碎機圖紙介紹：

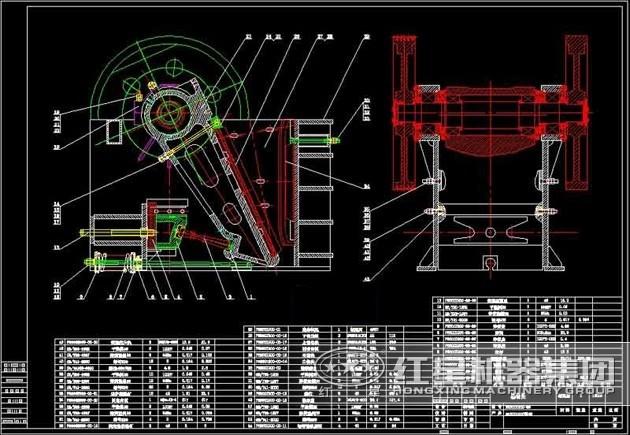

本頁圖紙主要為顎式破碎機的cad總裝配圖。
在安裝時，安裝機架或動顎的端蓋時采用紙墊的多少或厚薄，應視具體測定情況而定，以剛好壓住軸承外圈端面為佳。軸承裝配好后，應注入占容積50%左右的優質潤滑脂，保證各軸承轉動靈活，運行暢通，無卡滯現象。肘板與肘板墊接觸應均勻，其間隙不得大于1.5mm。
本cad圖紙中使用的零部件主要有：機架，動顎板，靜顎板，肘板墊，壓板，肘板，動顎體，肘板墊，方頭螺栓，左右軸承蓋，軸端擋板，密封套，偏心軸，擋油盤，緊定襯套等。
顎式破碎機設計圖紙小圖片

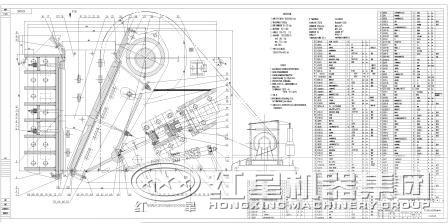

顎式破碎機圖紙小圖一 | 顎式破碎機圖紙小圖二 | 顎式破碎機圖紙小圖三 | 顎式破碎機圖紙小圖四
顎式破碎機圖紙大圖

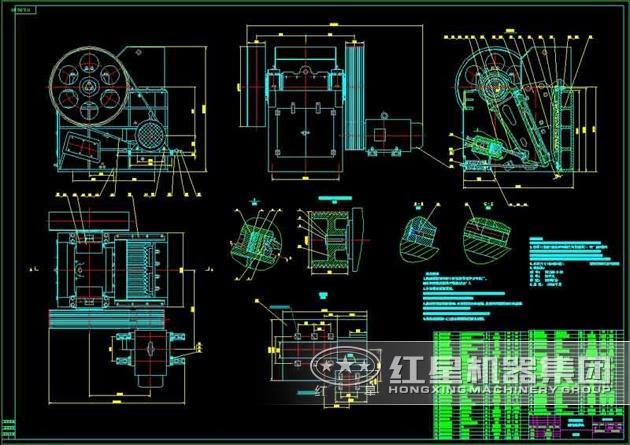

pe250*400顎式破碎機圖紙 | pe400*600顎式破碎機圖紙 | pe600*900顎式破碎機圖紙 | pe800*1060顎式破碎機圖紙 | pe900*1200顎式破碎機圖紙
