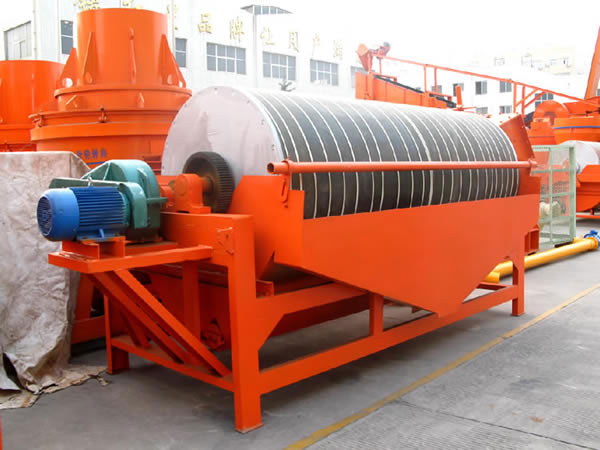

褐鐵礦磁選設備
-
【圓筒轉速】<14-<35r/min
-
【生產能力】10-280t/h
-
【適合物料】赤鐵礦、褐鐵礦、碳酸錳礦、氧化錳礦、黑鎢礦、鉭鈮礦等。
-
【應用領域】用于低品位弱磁性褐鐵礦的分選,能一次性提高褐鐵礦5-18個金屬品位
褐鐵礦磁選設備介紹
褐鐵礦磁選設備整機結構簡單,剛度強,適合在較為惡劣的環境中進行高效率的生產。本機具有操作方便,檢修直觀,選礦充分,精礦品位高等特點。 褐鐵礦磁選設備是利用磁鐵的N極和S極的巧妙變化,進行多次的排磁工藝的優化,實現了褐鐵礦專用磁選機的高場強,該設備的拼接利用拼環工藝,利用較大的螺絲進行固定和拼接實現了全磁磁包角的工藝,實際生產實現褐鐵礦在磁輥上面牢牢地吸附,脈石及被拋棄。
褐鐵礦磁選設備性能優勢
1、提高回收率:本機用于選別0.04~2 mm粒級的磁性礦物,在以磁選可行性的基礎上,通過雙輥形式的設計,采用強磁性的全磁磁輥直接進行一、二級選別,顯著提高了礦物回收率。
2、維護檢修方便:整機結構簡單,傳動部分采用外裸式,實現了生產過程中的快速維護保養和檢修。
3、結構簡單、效率高:傳動原理也十分簡單,操作便捷簡單,同時工作效率也很高。
4、部件使用壽命長:分選斗中設有可調節分隔板,分隔板均采用不銹鋼制造,能有效的保證機器使用壽命,同時避免鐵銹影響礦物品位的可能。
褐鐵礦磁選設備工作過程
首先要將大塊的褐鐵礦進行破碎,然后將從破碎機里出來的礦物料通過皮帶傳送機輸送到高頻滾筒篩上進行篩分,從高頻滾筒篩里出來的物料再用球磨機進行球磨,然后用干選機對褐鐵礦進行初選和礦物富集,由于是規?;纳a(chǎn)作業,處理量大,要想一次性得到高品位的精礦,在磁選之前,再用細碎機對礦物進行細化,通過水選得到褐鐵礦精礦。
技術參數
| 型號 | 筒徑 | 筒長(mm) | 圓筒轉速(r/min) | 給料粒度 | 處理量(t/h) | 功率 |
| CTB6012 | 600 | 1200 | <35 | 2-0 | 10-20 | 1.5 |
| CTB6018 | 600 | 1800 | <35 | 2-0 | 15-30 | 2.2 |
| CTB7518 | 750 | 1800 | <35 | 2-0 | 20-45 | 2.2 |
| CTB9018 | 900 | 1800 | <35 | 3-0 | 40-60 | 3 |
| CTB9021 | 900 | 2100 | <35 | 3-0 | 45-60 | 3 |
| CTB9024 | 900 | 2400 | <28 | 3-0 | 45-70 | 4 |
| CTB1018 | 1050 | 1800 | <20 | 3-0 | 50-75 | 5.5 |
| CTB1021 | 1050 | 2100 | <20 | 3-0 | 50-100 | 5.5 |
| CTB1024 | 1050 | 2400 | <20 | 3-0 | 60-120 | 5.5 |
| CTB1218 | 1200 | 1800 | <18 | 3-0 | 80-140 | 5.5 |
| CTB1224 | 1200 | 2400 | <18 | 3-0 | 85-180 | 7.5 |
| CTB1230 | 1200 | 3000 | <18 | 3-0 | 100-180 | 7.5 |
| CTB1530 | 1500 | 3000 | <14 | 3-0 | 170-280 | 11 |
| 型號 | 給料粒度 (mm) |
處理量 (t/h) |
| CTB6012 | 2-0 | 10-20 |
| CTB6018 | 2-0 | 15-30 |
| CTB7518 | 2-0 | 20-45 |
| CTB9018 | 3-0 | 40-60 |
| CTB9021 | 3-0 | 45-60 |
| CTB9024 | 3-0 | 45-70 |
| CTB1018 | 3-0 | 50-75 |
| CTB1021 | 3-0 | 50-100 |
| CTB1024 | 3-0 | 60-120 |
| CTB1218 | 3-0 | 80-140 |
| CTB1224 | 3-0 | 85-180 |
| CTB1230 | 3-0 | 100-180 |
| CTB1530 | 3-0 | 170-280 |
